ВВГЭнг(А)-LS
ВВГЭнг(А)-LS

ВВГЭнг(А)-LS по низкой цене

Общая информация:

Кабель ВВГЭнг(А)-LS не распространяет горение, малодымный, экранированный силовой. Защищен от внешних помех медным экранированием. Рекомендован для передачи энергии с последующим распределением в установках немобильного (стационарного) типа. Монтируется внутри помещений и по кабельным сооружениям.

Применим в производственных и промышленных помещениях, в противоаварийных системах, на атомных станциях. Монтаж осуществляется одиночно и в пучках.

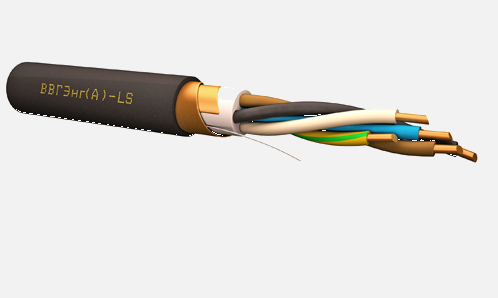

В конструкции кабеля:

  • монолитная или многопроволочная токопроводящая круглая жила из высококачественной меди;
  • изоляционный слой и внутреннее заполнение из стойкого к огню ПВХ-пластиката;
  • защитное экранирование из медной проволоки либо ленты;
  • наружный слой из ПВХ композиции.

Количество дымовых и газовых продуктов горения – минимально.

Смотрите также кабели:
ВВГЭнг(А)-FRLS
ВВГЭнг(А)-FRLSLTx

Компания «КабельЭлектроСвязь» производит и реализует кабель ВВГЭнг(А)-LS. Для осуществления заказа обратитесь к менеджерам компании. Они помогут рассчитать цену продукции, ознакомят с условиями доставки и системой скидок.

Описание
Не распространяющие горение, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, экранированные на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
06 / 05 / 15
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделением.

Изоляция токопроводящих жил:
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделением.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Экран:
• поверх внутренней оболочки накладывается экран с перекрытием из медной ленты или фольги под которыми проложен контактный проводник из медной луженой проволоки.

Наружная оболочка:
• поверх внутренней оболочки накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ 0,66 0,66 0,66 1,0 1,0
Номинальное сечение жилы, мм2 1,5 и 2,5 4 и 6 10 и 16 1,5 и 2,5 4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2   1,5   2,5   4,0   6,0   10,0   16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для эксплуатации в промышленных сооружениях, жилых и общественных зданиях, многофункциональ-ных высотных зданиях и комплексах, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при одиночной или групповой прокладке для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 8,7 in
2x1,5 12,8 195
3x1,5 13,4 234
4x1,5 14,5 279
5x1,5 16,2 375
2,5 1x2,5 21,2 9,1 128
2x2,5 13,6 228
3x2,5 14,3 280
4x2,5 15,5 338
5x2,5 17,3 453
4 1x4 34,1 10,0 161
2x4 15,4 294
3x4 16,2 369
4x4 17,6 452
5x4 19,7 609
6 1x6 51,3 10,5 189
2x6 16,4 350
3x6 17,3 448
4x6 18,8 554
5x6 21,1 746
10 1x10 86,6 11,3 240
2x10 18,0 455
3x10 19,0 596
4x10 20,7 747
5x10 23,2 1001
16 1x16 141,5 12,2 313
2x16 19,9 600
3x16 21,0 804
4x16 23,0 1019
5x16 26,2 1393

Пример условного обозначения кабеля при заказе

ВВГЭнг(А)-LS NхS ТУ 27.32.13-005-93497588-2017 , где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ВВГЭнг(А)-LS — П16.8.2.2.2 ГОСТ 31565.

Для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии. Для электропроводок в жилых и общественных зданиях.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
