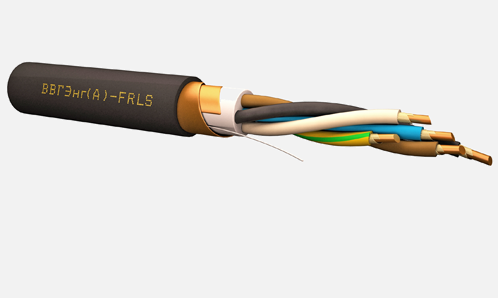

ВВГЭнг(А)-FRLS
ВВГЭнг(А)-FRLS

ВВГЭнг(А)-FRLS по низкой цене

Общая информация:

Кабель ВВГЭнг(А)-FRLS принадлежит к группе силовых, негорючих, малодымных, оснащенных экраном. Он применяется для монтажа в системах распределения и трансляции электроэнергии на силовые установки и оборудование.

Подходит для прокладки в условиях разной влажности воздуха и широкого диапазона температур групповым и одиночным способом. Рекомендован для прокладки на предприятиях промышленной направленности, на транспортных и социальных объектах, на атомных станциях.

Конструкция кабеля предусматривает наличие:

  • многопроволочной или монолитной медной токопроводящей жилы;
  • термобарьера, представленного двойной слюдосодержащей лентой;
  • имеющей разные цвета индивидуальной изоляции из ПВХ-пластиката;
  • внутреннего наполнения из ПВХ-пластиката;
  • экранирования – ленточного, проволочного или фольгированного из меди;
  • внешней оболочки из безопасного ПВХ-пластиката.

Слюдосодержащие материалы обеспечивают бесперебойную работу проводника в условиях пожара до 3 часов с минимальным выбросом газов и дыма.

Смотрите также кабели:

Купить кабель ВВГЭнг(А)-FRLS в производственной компании «КабельЭлектроСвязь» можно, оставив контактные данные в специальной форме, или позвонив менеджерам. Они ответят на любые вопросы, касающиеся доставки или характеристик продукции и рассчитают цену при нужном объеме заказа.

Описание
Не распространяющие горение, с термическим барьером на ТПЖ, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, экранированные на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые огнестойкие
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
06 / 15 / 08 / 27
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Термческий барьер:
• на токопроводящую жилу огнестойких кабелей накладывают термический барьер их 2-х слюдосодержащих лент толщиной не менее 0,12мм с перекрытием не менее 40%.

Изоляция токопроводящих жил:
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделением.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник пучковой сруткой.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Экран:
• поверх внутренней оболочки кабелей, накладывается экран с перекрытие из медной ленты или фольги под которыми проложен контактный проводник из медной луженой проволоки.

Наружная оболочка:
• поверх экрана накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2  1,5 и 2,5   4 и 6   10 и 16   1,5 и 2,5   4-16
Номинальная толщина изоляции, мм  0,6   0,7   0,9   0,8   1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для эксплуатации в промышленных сооружениях, жилых и общественных зданиях, многофункциональных высотных зданиях и комплексах, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при одиночной или групповой прокладке в кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, питания насосов пожаротушения и др.)для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 8,8 125
2x1,5 12,9 219
3x1,5 13,5 260
4x1,5 14,6 308
5x1,5 16,6 431
2,5 1x2,5 21,2 9,2 143
2x2,5 13,7 254
3x2,5 14,4 308
4x2,5 15,6 369
5x2,5 17,7 514
4 1x4 34,1 10,1 178
2x4 15,5 325
3x4 16,3 402
4x4 17,7 488
5x4 20,1 680
6 1x6 51,3 10,6 207
2x6 16,5 384
3x6 17,4 484
4x6 18,9 594
5x6 21,5 822
10 1x10 86,6 11,4 261
2x10 18,1 492
3x10 19,1 636
4x10 20,8 791
5x10 23,8 1099
16 1x16 141,5 12,4 336
2x16 20,0 642
3x16 21,1 849
4x16 23,1 1069
5x16 26,6 1490

Пример условного обозначения кабеля при заказе

ВВГЭнг(А)-FRLS NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ВВГЭнг(А)-FRLS — П16.1.2.2.2 ГОСТ 31565.

Кабели предназначены для применения в объектах, где в случае пожара необходимо в течении минимум 180 минут сохранение работоспособности в условиях воздействия открытого огня при температуре от 750 °С.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
