ВВГЭнг(А)-FRLSLTx
ВВГЭнг(А)-FRLSLTx

ВВГЭнг(А)-FRLSLTx по низкой цене

Описание
Не распространяющие горение, с термическим барьером на ТПЖ, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, экранированные на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые огнестойкие
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
20 / 15 / 08 / 27

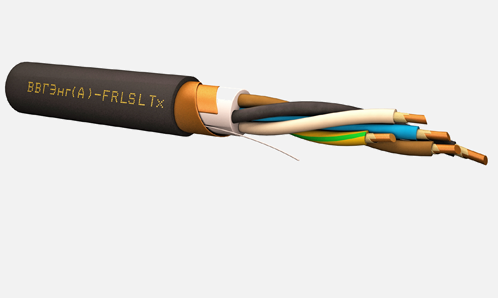

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Термический барьер:
• на токопроводящую жилу огнестойких кабелей накладывают термический барьер их 2-х слюдосодержащих лент толщиной не менее 0,12мм с перекрытием не менее 40%.

Изоляция токопроводящих жил:
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Скрутка: изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник пучковой сруткой.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Экран:
• поверх внутренней оболочки кабелей ВВГЭнг(А)-FRLSLTx накладывается экран с перекрытием из медной ленты или фольги под которыми проложен контактный проводник из медной луженой проволоки.

Наружная оболочка:
• поверх внутренней оболочки накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2  1,5 и 2,5   4 и 6   10 и 16   1,5 и 2,5   4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для одиночной или групповой прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, в кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), функционирующих при пожаре. Для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 7,7 78,5
2x1,5 11,2 172,4
3x1,5 11,8 198,7
4x1,5 12,7 235,1
5x1,5 13,8 279,9
2,5 1x2,5 21,2 8,1 93,2
2x2,5 12,0 210,3
3x2,5 12,7 246,9
4x2,5 13,7 295,9
5x2,5 14,9 355,0
4 1x4 34,1 8,8 118,3
2x4 13,4 277,2
3x4 14,2 331,4
4x4 15,4 401,8
5x4 16,7 486,0
6 1x6 51,3 9,3 144,0
2x6 14,4 342,9
3x6 15,3 417
4x6 16,6 510,8
5x6 18,1 621,1
10 2x10 86,6 16,9 498,3
3x10 17,9 615,9
4x10 19,5 762,4
5x10 21,4 933,4

Пример условного обозначения кабеля при заказе

ВВГЭнг(А)-FRLSLTx NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ВВГЭнг(А)-FRLSLTx — П16.1.2.1.2 ГОСТ 31565.

Кабели предназначены для применения в объектах, где в случае пожара необходимо в течении минимум 180 минут сохранение работоспособности в условиях воздействия открытого огня при температуре от 750 °С.

Длительно допустимая температура нагрева токопроводящих жил кабелей при эксплуатации не должна превышать 70 °С, в режиме перегрузки — 90 °С. Предельная температура нагрева токопроводящих жил кабелей при коротком замыкании не должна превышать 160 °С, по условию не возгорания — 250 °С.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
