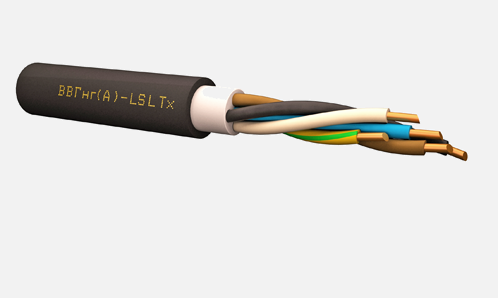

ВВГнг(А)-LSLTx
ВВГнг(А)-LSLTx

ВВГнг(А)-LSLTx по низкой цене

Общая информация:

Кабель ВВГнг(А)-LSLTx относится к силовому виду, обладает малодымными и низкотоксичными характеристиками. Он передает и распределяет электроэнергию в оборудовании и установках стационарного типа. Распространено применение в объектах социального обслуживания (зоны отдыха, детские, медицинские учреждения, транспортные объекты), на промышленных объектах.

Используется в пучковой и индивидуальной прокладке.

В составе кабеля:

  • токопроводящие монолитные медные жилы, имеющие круглую форму;
  • изоляция каждого проводника – ПВХ-пластикат индивидуальной расцветки;
  • внутренняя и наружная оболочки из пожаробезопасного пластиката ПВХ.

Конструкция кабеля в условиях действия открытого огня выделяет малый объем дымных продуктов, обладающих низкой токсичностью.

Смотрите также кабели:
ВВГнг(А)-FRLS
ВВГнг(А)-LS

Купить или заказать кабель ВВГнг(А)-LSLTx от производителя «КабельЭлектроСвязь» по выгодной цене можно, связавшись с менеджерами компании. Они помогут рассчитать необходимый объем, проконсультируют по условиям доставки. Оставьте свои контактные данные в поле обратной связи.

Описание
Не распространяющие горение, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
20 / 08
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник пучковой сруткой.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Наружная оболочка:
• из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2  1,5 и 2,5   4 и 6   10 и 16   1,5 и 2,5   4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для одиночной или групповой прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, в кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), функционирующих при пожаре. Для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 5,1 69,7
2x1,5 9,3 145,6
3x1,5 9,8 169,8
4x1,5 10,4 200,8
5x1,5 11,2 237,2
2,5 1x2,5 21,2 5,8 84,7
2x2,5 10,2 183,3
3x2,5 10,6 218,3
4x2,5 11,4 261,9
5x2,5 12,3 312,4
4 1x4 34,1 6,4 110,2
2x4 11,5 250,0
3x4 12,1 302,9
4x4 13,0 368,0
5x4 14,1 443,1
6 1x6 51,3 6,6 136,3
2x6 12,5 316,1
3x6 13,2 389,4
4x6 14,3 477,9
5x6 15,5 579,3
10 1x10 86,6 8,2 195,3
2x10 14,9 473,1
3x10 15,9 590,8
4x10 17,2 732,6
5x10 18,8 881,3
16 1x16 141,5 12,2 313
2x16 19,9 600
3x16 21,0 804
4x16 23,0 1019
5x16 26,2 1393

Пример условного обозначения кабеля при заказе

ВВГнг(А)-LSLTx NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ВВГнг(А)-LSLTx — П16.8.2.1.2 ГОСТ 31565.

Для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии. Для электропроводок в жилых и общественных зданиях.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
