Общая информация:

Кабель ВВГнг(А)-LS принадлежит к силовым, малодымным. Эти свойства позволяют применять его в электроустановках, токоприемниках немобильного типа для распределения и передачи электроэнергии.

Разрешен к монтажу на объектах:

  • атомных станций;
  • промышленных предприятий (в т.ч. взрывоопасных);
  • в системах пожаротушения, пожарной безопасности.

Допускается индивидуальная и групповая прокладка кабеля внутри сооружений и помещений.

Токопроводящая жила – в монолитном исполнении, из меди высокого качества, имеет круглое сечение. Количество жил варьируется в зависимости от конкретного назначения продукции. ПВХ-пластикат – материал оболочек, наполнения и изоляции.

При воздействии огня изделие выделяет небольшое количество газов и дыма.

Смотрите также кабели:

Приобрести кабель ВВГнг(А)-LS можно в компании «КабельЭлектроСвязь», занимающейся производством высококачественной кабельной продукции. Свяжитесь с менеджерами компании, чтобы рассчитать цену и купить кабель.

Описание
Не распространяющие горение, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением на номинальное напряжение 0,66 И 1,0 к
Марка
Кабели силовые
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
06 / 08

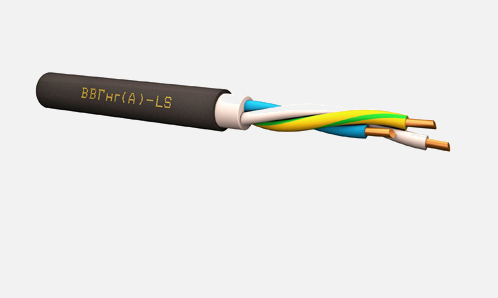

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности с низким дымо- и газовыделениеем.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник пучковой сруткой.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделени-ем. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Наружная оболочка:
• из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2 1,5 и 2,5 4 и 6 10 и 16 1,5 и 2,5 4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2  1,5   2,5   4,0   6,0   10,0   16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для эксплуатации в промышленных сооружениях, жилых и общественных зданиях, многофункциональных высотных зданиях и комплексах, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при одиночной или групповой прокладке в кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, питания насосов пожаротушения и др.)для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 380, 500, 660 и 1000 В частотой до 100Гц или при постоянном напряжении 500, 750, 1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 5,1 69,7
2x1,5 9,3 145,6
3x1,5 9,8 169,8
4x1,5 10,4 200,8
5x1,5 11,2 237,2
2,5 1x2,5 21,2 5,8 84,7
2x2,5 10,2 183,3
3x2,5 10,6 218,3
4x2,5 11,4 261,9
5x2,5 12,3 312,4
4 1x4 34,1 6,4 110,2
2x4 11,5 250,0
3x4 12,1 302,9
4x4 13,0 368,0
5x4 14,1 443,1
6 1x6 51,3 6,6 136,3
2x6 12,5 316,1
3x6 13,2 389,4
4x6 14,3 477,9
5x6 15,5 579,3
10 1x10 86,6 8,2 195,3
2x10 14,9 473,1
3x10 15,9 590,8
4x10 17,2 732,6
5x10 18,8 881,3
16 1x16 141,5 12,2 313
2x16 19,9 600
3x16 21,0 804
4x16 23,0 1019
5x16 26,2 1393

Пример условного обозначения кабеля при заказе

ВВГнг(А)-LS NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ВВГнг(А)-LS — П16.8.2.2.2 ГОСТ 31565.

Для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии. Для электропроводок в жилых и общественных зданиях

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
