ППГнг(А)-HF
ППГнг(А)-HF

ППГнг(А)-HF по низкой цене

Общая информация:

Кабель ППГЭнг(А)-HF относится к группе силовых, отвечающих требованиям пожарной безопасности за счет отсутствия в составе оболочек галогенной составляющей. Подходит для монтажа систем энергопередачи и распределения на установки и механизмы.

Широкая сфера применения:

  • офисные помещения;
  • жилые здания;
  • социальные объекты;
  • промышленные предприятия;
  • морские суда.

Отсутствие галогена делает кабель безопасным в местах скопления людей в групповой и индивидуальной прокладке внутри помещений и спецсооружений.

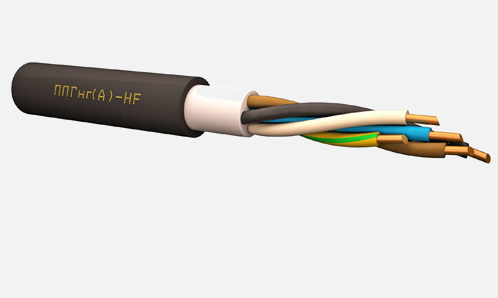

Кабель состоит из:

  • токопроводящей медной жилы, состоящей из монолитного или многопроволочного проводника круглого сечения;
  • изоляционного индивидуального слоя из полимерного композита;
  • внутреннего наполнения из полимерной композиции;
  • экранирования из медных лент, проволок или фольги для предотвращения образования электромагнитных помех;
  • внешний слой (оболочка) из безгалогенных полимерных композитов.
Смотрите также кабели:
ППГнг(А)-FRHF

Чтобы заказать или купить кабель ППГЭнг(А)-HF по цене от производителя «КабельЭлектроСвязь», обратитесь к менеджерам компании по указанным телефонам или закажите обратный звонок. Представители компании «КабельЭлектроСвязь» свяжутся с вами в ближайшее время.

Описание
Не распространяющие горение, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
05 / 08
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности не содержащей галогенов, не распространяющей горение по категории А.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности не содержащей галогенов с низким дымо- и газовыделением. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Наружная оболочка:
• поверх внутренней оболочки накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением не содержащей галогенов.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2 1,5 и 2,5 4 и 6 10 и 16 1,5 и 2,5 4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00
Область применения

Кабели предназначены для одиночной или групповой прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений. В кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, питания насосов пожаротушения и др.)для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 8,9 118
2x1,5 13,5 271
3x1,5 14,1 300
4x1,5 15,1 339
5x1,5 16,2 375
2,5 1x2,5 21,2 9,3 135
2x2,5 14,3 317
3x2,5 14,9 356
4x2,5 16,1 407
5x2,5 17,3 453
4 1x4 34,1 10,2 168
2x4 16,0 413
3x4 16,8 470
4x4 18,2 544
5x4 19,7 609
6 1x6 51,3 10,7 197
2x6 17,0 489
3x6 17,9 565
4x6 19,4 661
5x6 21,1 746
10 1x10 86,6 11,5 249
2x10 18,7 627
3x10 19,6 741
4x10 21,3 879
5x10 23,2 1001
16 1x16 141,5 12,8 333
2x16 20,7 830
3x16 21,9 1000
4x16 24,0 1214
5x16 26,2 1393

Пример условного обозначения кабеля при заказе

ППГнг(А)-HF NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ППГнг(А)-HF — П16.8.1.2.1 ГОСТ 31565.

Длительно допустимая температура нагрева токопроводящих жил кабелей при эксплуатации не должна превышать 70 °С, в режиме перегрузки — 90 °С. Предельная температура нагрева токопроводящих жил кабелей при коротком замыкании не должна превышать 160 °С, по условию не возгорания — 250 °С.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
