ППГЭнг(А)-HF по низкой цене
Кабель ППГнг (А) -HF принадлежит к силовым, пожаробезопасен ввиду отсутствия в составе полимера галогенной составляющей. Подходит для использования в системах энергопередачи на неподвижные установки и механизмы.
Применяется в жилых зданиях, промышленных помещениях, офисах, морском флоте, на социальных объектах.
Благодаря отсутствия галогена прокладка кабеля внутри помещений, специальных сооружений и в местах скопления людей может быть как индивидуальной, так и групповой
Конструкция кабеля имеет:
- токопроводящую жилу, состоящую из монолитного либо многопроволочного медного проводника круглой формы;
- изоляционный слой из разноцветного полимерного композита;
- внутреннее наполнение и внешний слой (оболочка) из безгалогенных полимерных композитов.
Чтобы узнать цену, заказать или купить кабель ППГнг (А) -HF от производителя «КабельЭлектроСнаб», свяжитесь с менеджерами компании по телефонам или через обратную связь. Представители компании «КабельЭлектроСвязь» перезвонят в ближайшее время.
- Описание
- Не распространяющие горение, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов, экранированные на номинальное напряжение 0,66 И 1,0 кВ
- Марка
- Кабели силовые
- ТУ
- ТУ 27.32.13-005-93497588-2017
- Конструктивные особенности
- 05 / 15 / 08

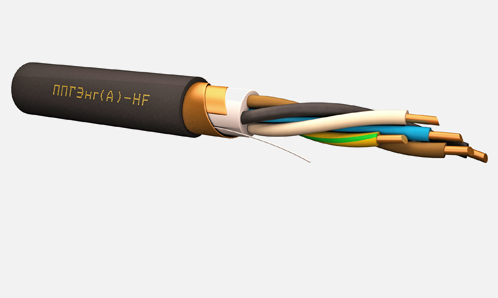

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил:
• токопроводящие жилы жилы изолируются поливинилхлоридным пластикатом пониженной пожарной опасности не содержащей галогенов, не распространяющей горение по категории А.Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник.Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности не содержащей галогенов с низким дымо- и газовыделением. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.Экран:
• поверх внутренней оболочки кабелей ППГЭнг(А)-HF накладывается экран с перекрытие из медной ленты или фольги под которыми проложен контактный проводник из медной луженой проволоки.Наружная оболочка:
• поверх внутренней оболочки накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением не содержащей галогенов.- Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ 0,66 0,66 0,66 1,0 1,0 Номинальное сечение жилы, мм2 1,5 и 2,5 4 и 6 10 и 16 1,5 и 2,5 4-16 Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0 Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80 Пиковое значение испытательного напряжения, кВ 9 11 15 13 16
Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0 Сопротивление жилы постоянному току при 20 °С, не более Ом/км 12,10 7,41 4,61 3,08 1,83 1,15 Рабочее напряжение, не более, кВ 0,66/1,00 - Область применения
Кабели предназначены для одиночной или групповой прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, в кабельных линиях питания оборудования систем безопасности (цепей пожарной сигнализации, питания насосов пожаротушения и др.) для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.
- Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг 1,5 1x1,5 12,6 8,9 118 2x1,5 13,5 271 3x1,5 14,1 300 4x1,5 15,1 339 5x1,5 16,2 375 2,5 1x2,5 21,2 9,3 135 2x2,5 14,3 317 3x2,5 14,9 356 4x2,5 16,1 407 5x2,5 17,3 453 4 1x4 34,1 10,2 168 2x4 16,0 413 3x4 16,8 470 4x4 18,2 544 5x4 19,7 609 6 1x6 51,3 10,7 197 2x6 17,0 489 3x6 17,9 565 4x6 19,4 661 5x6 21,1 746 10 1x10 86,6 11,5 249 2x10 18,7 627 3x10 19,6 741 4x10 21,3 879 5x10 23,2 1001 16 1x16 141,5 12,8 333 2x16 20,7 830 3x16 21,9 1000 4x16 24,0 1214 5x16 26,2 1393 - Пример условного обозначения кабеля при заказе
• ППГЭнг(А)-HF NхS ТУ 27.32.13-005-93497588-2017, где N – число жил, S – cечение токопроводящих жил.
- Особые условия эксплуатации
Класс пожарной опасности для кабелей ППГЭнг(А)-НF — П16.8.1.2.1 ГОСТ 31565.
Длительно допустимая температура нагрева токопроводящих жил кабелей при эксплуатации не должна превышать 70 °С, в режиме перегрузки — 90 °С. Предельная температура нагрева токопроводящих жил кабелей при коротком замыкании не должна превышать 160 °С, по условию не возгорания — 250 °С.
Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
