ПТВЖ по низкой цене
Кабель ПТВЖ относится к трансляционному типу, применяется в проводном вещании при организации домовых сетей, звукового оповещения и телефонной связи.
Монтируется внутри помещений, допустимая для стабильного функционирования температура -40…+60С.

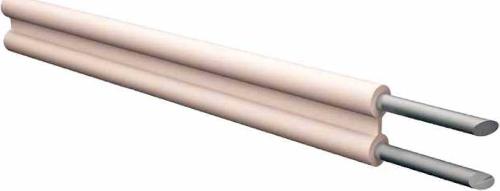

Конструкция кабеля ПТВЖ включает:
- пару токопроводящих монолитных жил различного диаметра, произведенных из стальной оцинкованной проволоки;
- сделанную из ПВХ-пластиката высокого качества оболочку-изоляцию.
Наружная оболочка имеет разделительное плоское основание, благодаря которому жилы в кабеле надежно зафиксированы в параллельном расположении. Кабель не распространяет горение, обладает устойчивостью к плесневым грибкам.
Компания «КабельЭлектроСвязь» реализует кабельную продукцию и материалы собственного производства. Расчет цены производится на основании объема приобретаемого кабеля. Узнать условия доставки, заказать и купить кабель можно, связавшись с менеджерами компании или оставив свои данные для связи в специальной форме.
- Описание
- С пластмассовой изоляцией, одножильные
- Марка
- Провода трансляционные
- ТУ
- ТУ 16.К03-01-87
- Конструктивные особенности
- 02 / 08 / 30
- Конструкция
Токопроводящие жилы:
• однопроволочная из мягкой стальной оцинкованной проволоки по ГОСТу 3282, класс гибкости 1 ГОСТ 22483.Изоляция токопроводящих жил:
• на токопроводящую жилу накладывается изоляция из поливинилхлоридного пластиката белого цвета.Две изолированные жилы располагаются параллельно и имеют между собой разделительное ленточное основание размером 2,0x0,5мм.
- Электрические характеристики
Показатель Диаметр однопроволочных жил, мм 0,6 1,2 1,8 Номинальное значение электрического сопротивления токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуре 20 °С должно быть, Ом/км. 550 140 70 Электрическое сопротивление изоляции провода после пребывания в течении 1 часа в воде, пересчитанное на 1 км длины и температуру 20 °С должно быть не менее, Мом: При приемке и поставке 5000 При эксплуатации и хранении 500 Значение испытательного переменного тока после 1 часа пребывания в воде должно выдерживать течении 1 мин, В 1500 - Область применения
Провода предназначены для монтажа сетей проводного вещания.
Климатическое исполнение УХЛ и Т, категории размещения 3 по ГОСТ 15150.
- Массогабаритные параметры
Число жил и номинальный
диаметр проволоки, ммНоминальный наружный
диаметр провода, ммРасчетная масса 1 км
провода, кг2x0,6 1,8x5,6 12,0 2x1,2 2,4x6,8 28,4 2x1,8 3,0x8,0 53,6 - Пример условного обозначения кабеля при заказе
• провод трансляционный однопарный со стальными оцинкованными жилами диаметром 1,2 мм с изоляцией:
ПТВЖ 2х1,2 ТУ 16.К03-01-87.
То же в тропическом исполнении:
• Провод ПТВЖ-Т 2х1,2 ТУ 16.К03-01-87.
- Особые условия эксплуатации
Провода предназначены для эксплуатации при температуре окружающей среды от минус 40 °С до плюс 60 °С. Устойчивы в условиях повышенной влажности воздуха до 98% при температуре до 35 °С.
Монтаж проводов должен проводиться при температуре окружающей среды не ниже минус 10 °С. Радиус изгиба при монтаже и эксплуатации должен быть не менее 10-кратного наружного размера однопарного провода.
Провода ПТВЖ не распространяют горение и устойчивы к плесневым грибам.
Срок службы проводов при соблюдении потребителем требованиям к условиям хранения, прокладки (монтажа) и эксплуатации составляет не менее 10 лет.
