Провода трансляционные ПТПЖ 1.2 мм по низкой цене

Провода трансляционные
ТУ 16.К03-01-87
С пластмассовой изоляцией, одножильные
Общая информация:

Вся продукция ООО «КабельЭлектроСвязь» соответствует установленным в государстве ГОСТам. Кабели ПТПЖ имеют сертификаты пожарной безопасности и соответствия. Это подтверждает возможность их использования в жилых, административных, коммерческих объектах.

Минимально установленный срок службы продукции составляет 10 лет. Гарантийный срок эксплуатации – 4 года с момента ввода в работу.

Условия покупки кабелей ПТПЖ в компании «КабельЭлектроСвязь»

Производственное предприятие изготавливает широкий номенклатурный перечень кабельной продукции и реализует ее крупным и мелким оптом. В компании «КабельЭлектроСвязь» вы можете купить провода ПТПЖ по умеренным ценам. Для этого свяжитесь с менеджерами по телефону +7 (499) 705-50-36 или оставьте свою заявку на странице сайта. Ознакомьтесь с условиями доставки заказов в ваш регион в данном разделе сайта.

Описание
С пластмассовой изоляцией, одножильные
Марка
Провода трансляционные
ТУ
ТУ 16.К03-01-87
Конструктивные особенности
29 / 08 / 30
Технические данные

Технические характеристики кабеля ПТПЖ

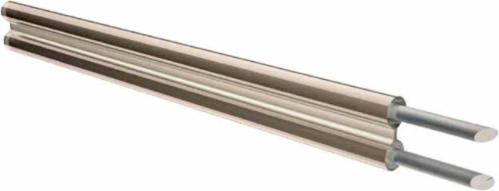

Данный вид продукции является однопарным. Параллельно уложены две токопроводящие жилы из стали с оцинковкой. На жилы уложена изоляция, выполненная из полиэтилена высокого давления с основанием-разделителем, что соответствует требованиям радиофикации.

Расшифровка названия ПТПЖ выглядит так:

  • П – провод;
  • Т – трансляционный;
  • П – полиэтиленовая изоляция;
  • Ж – железная жила.

Разрешен к эксплуатации при температуре окружающей среды не ниже -40 и не выше +60 С. Монтаж при этом должен проводиться при температуре не ниже -10 С.

Варианты эксплуатации

Может использоваться в двух направлениях:

  • трансляционный провод ПТПЖ. Применим для прокладки сетей проводного вещания зачастую в квартирах. Подходит для магистральных и распределительных линий для передачи основной программы в диапазоне частот до 10 Гц и высокочастотной – до 120 Гц.
  • Токопроводящий кабель ПТПЖ для прогрева бетона. Используется для обогрева при отрицательных температурах. В таком виде представляет собой стальной оцинкованный кабель, состоящий из двух жил, с изоляцией из полиэтилена высокого давления диаметром 0,6-1,8 миллиметра. Для прогрева рекомендуется использовать изделие сечением 1,2 мм.
Конструкция

Токопроводящие жилы:
• однопроволочная из мягкой стальной оцинкованной проволоки по ГОСТу 3282, класс гибкости 1 ГОСТ 22483.

Изоляция токопроводящих жил:
• на токопроводящую жилу накладывается изоляция из неокрашенного светотермостабилизированного полиэтилена высокого давления.

Две изолированные жилы располагаются параллельно и имеют между собой разделительное основание размером 2,0x0,5мм.

Цвет изоляции - натуральный или белый.

Электрические характеристики
Показатель Диаметр однопроволочных жил, мм
0,6 1,2 1,8
Номинальное значение электрического сопротивления токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуре 20 °С должно быть, Ом/км. 550 140 70
Электрическое сопротивление изоляции провода после пребывания в течении 1 часа в воде, пересчитанное на 1 км длины и температуру 20 °С должно быть не менее, Мом: При приемке и поставке 5000
При эксплуатации и хранении 500
Значение испытательного переменного тока после 1 часа пребывания в воде должно выдерживать течении 1 мин, В 1500
Область применения

Провода предназначены для монтажа сетей проводного вещания.

Климатическое исполнение УХЛ и Т, категории размещения 3 по ГОСТ 15150.

Массогабаритные параметры
Число жил и номинальный
диаметр проволоки, мм
Номинальный наружный
диаметр провода, мм
Расчетная масса 1 км
провода, кг
2x0,6 1,8x5,6 9,7
2x1,2 2,4x6,8 25,0
2x1,8 3,0x8,0 49,2
Пример условного обозначения кабеля при заказе

провод трансляционный однопарный со стальными оцинкованными жилами диаметром 1,2 мм с изоляцией из полиэтилена:

Провод ПТПЖ 2х1,2 ТУ 16.К03-01-87.

То же в тропическом исполнении:

Провод ПТПЖ-Т 2х1,2 ТУ 16.К03-01-87.

Особые условия эксплуатации

Провода предназначены для эксплуатации при температуре окружающей среды от минус 40 °С до плюс 60 °С. Устойчивы в условиях повышенной влажности воздуха до 98% при температуре до 35 °С.

Монтаж проводов должен проводиться при температуре окружающей среды не ниже минус 10 °С. Радиус изгиба при монтаже и эксплуатации должен быть не менее 10-кратного наружного размера однопарного провода.

Провода устойчивы к плесневым грибам.

Срок службы проводов при соблюдении потребителем требованиям к условиям хранения, прокладки (монтажа) и эксплуатации составляет не менее 10 лет.
