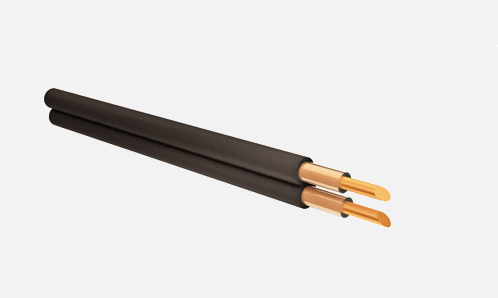

ПРППМ по низкой цене
Кабель ПРППМ предназначен для монтажа в системах проводного вещания для организации телефонной связи и систем звукового вещания (радиофикации).
Подходит для укладки в грунт и во вспомогательных кабельных системах (коллекторы, канализация). Допустима прокладка по стенам домов и сооружений. Воздушная прокладка возможно только в регионах без сильных ветров, образования наледи.
Кабель ПРППМ пригоден для наружного монтажа. Разрешенный уровень напряжения – не более 380В при частоте 100Гц.
В составе кабеля:
Жилы – монолитные, производятся из высококачественной меди. Кабель включает в себя пару изолированных проводников различного диаметра, расположенных в одной плоскости. Изоляция изготавливается из полиэтилена высокого давления. Допустим любой цвет изоляции, кроме черного.
Оболочка кабеля выполнена из светостабилизированного ПВД черного цвета, обеспечивает надежную защиту от широкого спектра климатических воздействий. Температура эксплуатации -50…+60С.
Компания «КабельЭлектроСвязь» занимается производством и продажей кабеля ПРППМ по низкой цене. Оставьте контактные данные для обратной связи, чтобы узнать цену на продукцию и сделать заказ. Менеджеры «КабельЭлектроСвязь» оперативно и полно проконсультируют по характеристикам кабеля.
- Описание
- Однопарные
- Марка
- Кабели телефонной связи и радиофикации
- ТУ
- ТУ 16.705.450-87
- Конструктивные особенности
- 01 / 08 / 31 / 33
- Электрические характеристики
Наименование параметров Частота тока Нормируемое номинальное значение Электрическое сопротивление токопроводящей жилы, не более, Ом жилой 1,2 мм постоянный ток 16,0 жилой 0,9 мм 28,4 Электрическое сопротивление изоляции между жилами после 3 часов пребывания в воде, МОм, не менее постоянный ток 10000 Рабочая емкость, нФ, не менее
для жил диаметромжилой 1,2 мм постоянный ток 56 жилой 0,9 мм 50 Испытательное напряжение между жилами, в течение 3 минут после 3 часов пребывания в воде, В 50 Гц 4000 - Область применения
• Кабели предназначены для эксплуатации при напряжении до 380 В частотой до 10 кГц на абонентских линиях телефонной связи и распределительных сетях проводного вещания, при температуре окружающей среды от -60 до +50 °С - в условиях фиксированного монтажа и относительной влажности воздуха 98% при температуре +35 °С.
• Кабели предназначены для прокладки в грунте, телефонной канализации, коллекторах, по стенам зданий. Допускается прокладка кабелей на опорах воздушных линий в районах, не подверженных сильным гололедам и ветрам.
• Монтаж кабелей должен производиться при температуре не ниже -10 °С с радиусом изгиба не менее 10-кратной величины наименьшего наружного размера кабеля.
• Кабели в климатическом исполнении Т устойчивы к воздействию плесневых грибов
- Пример условного обозначения кабеля при заказе
• ПРППМ 2х1,2 ТУ16.705.450-87.
То же в тропическом исполнении:
• ПРППМ-Т 2х1,2 ТУ16.705.450-87.
- Особые условия эксплуатации
• При прокладке кабеля тяговое усилие не должно быть более:
25 кгс — для кабеля с диаметром токопроводящей жилы 0,9 мм.
30 кгс — для кабеля с диаметром токопроводящей жилы 1,2 мм.
• Допускается эксплуатация кабеля при пониженном атмосферном давлении 400 мм ртутного столба. • Гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию.
Расчетная масса кабеля: с диаметром жилы 0,9 мм — 26,4 кг/км; с диаметром жилы 1,2 мм — 42,2 кг/ км.
Кабели марки ПРППМ изготавливаются в климатическом исполнении УХЛ и Т категории размещения I по ГОСТ 15150-69.
- Преимущества:
Наименование параметров Номинальные значения Номинальный диаметр токопроводящей жилы
из медной мягкой проволоки, мм0,9; 1,2 Толщина изоляции токопроводящей жилы из полиэтилена высокого давления, не менее, мм 0,6 Номинальная суммарная толщина
изоляции и оболочки, ммжилой 0,9 мм 1,2±0,2 жилой 1,2 мм 1,4±0,2 Максимальные наружные размеры, мм жилой 0,9 мм 3,7x7,6 жилой 1,2 мм 4,4x9,0 Номинальное расстояние между центрами токопроводящих жил диаметром жилой 0,9 мм 3,5±0,4 жилой 1,2 мм 4,2±0,4
