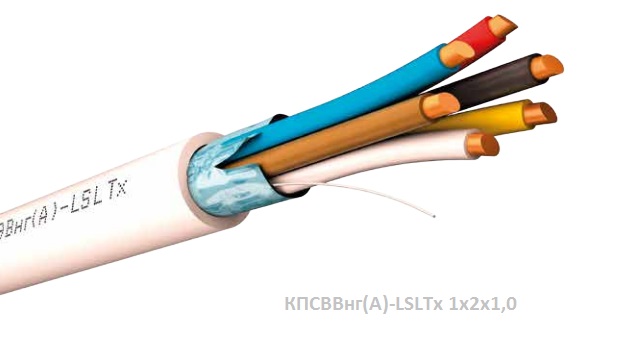

КПСВВнг(А)-LSLTx 1х2х1,0
КПСВВнг(А)-LSLTx 1х2х1,0

Кабели монтажные КПСВВнг(А)-LSLTx 1х2х1,0 по низкой цене

Кабели монтажные
ТУ 3560-003-93497588-2009
С изоляцией и оболочкой пониженной пожароопасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Общая информация:

Цена кабеля КПСВВнг(А)-LSLTx 1х2х1,0: 25525 в рублях с НДС (диаметр бухты 200 метров)

Описание
С изоляцией и оболочкой пониженной пожароопасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели монтажные
ТУ
ТУ 3560-003-93497588-2009
Конструктивные особенности
08 / 20
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 или 3 по ГОСТ 22483.

Изоляция токопроводящих жил:
• из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горения.

Скрутка:
• две изолированные жилы скручиваются в пару, В кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.

Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается оболочка из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горения

Цвет оболочки — белый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 90,0 96,0 102,0 104,4 126,0
с числом пар 2 и более 80,0 90,0 94,8 98,4 108,0
Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/1 км, не более: однопарных 1,32 0,98 0,88 0,66 0,57
с числом пар 2 и более 1,20 0,91 0,80 0,60 0,48
Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин., кВ: постоянного тока 1,7 1,7 1,7 1,7 1,7
переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0
Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг

1 5,2 26,4

2 5,2x8,8 51,2

4 5,6 34,0
0,5 8 5,6x9,5 67,2
12 6,3 40,3

16 6,3x10,3 78,9

20 6,8 56,5

32 7,1x12,2 113,1

40 8,2 79,0
0,75 1 5,9 35,5
2 7,0x9,9 68,7
1,0 1 6,4 41,8
2 6,4x11,0 81,4
1,5 1 7,2 58,0
2 7,2x12,4 113,6
2,5 1 8,2 79
2 9,8x15,0 159,5
