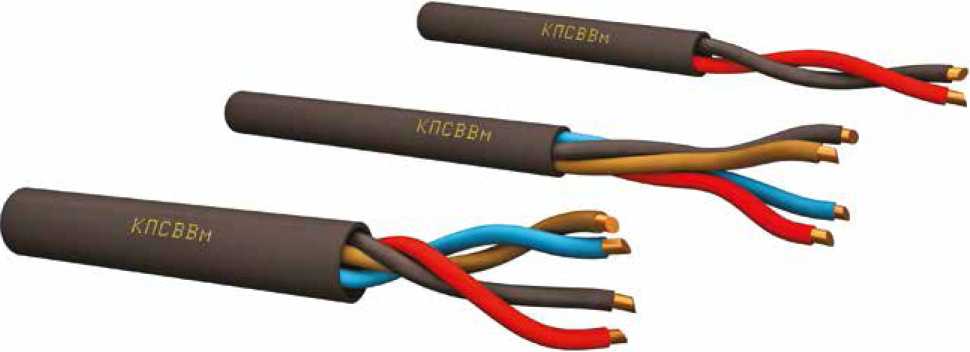

КПСВВм
КПСВВм

Кабели монтажные КПСВВм по низкой цене

Кабели монтажные
ТУ 3560-003-93497588-2009
С изоляцией и оболочкой из ПВХ пластиката повышенной морозостойкости для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Описание
С изоляцией и оболочкой из ПВХ пластиката повышенной морозостойкости для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели монтажные
ТУ
ТУ 3560-003-93497588-2009
Конструктивные особенности
19 / 14 / 08
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 или 3 по ГОСТ 22483.

Изоляция токопроводящих жил:
• в виде сплошного концентрического слоя из поливинилхлоридного пластиката.

Скрутка:
• две изолированные жилы скручиваются в пару, в кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.

Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается оболочка из поливинилхлоридного пластиката повышенной морозостойкости.

Цвет оболочки — черный.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 90,0 96,0 102,0 104,4 126,0
с числом пар 2 и более 80,0 90,0 94,8 98,4 108,0
Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/1 км, не более: однопарных 1,32 0,98 0,88 0,66 0,57
с числом пар 2 и более 1,20 0,91 0,80 0,60 0,48
Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин., кВ: постоянного тока 1,7 1,7 1,7 1,7 1,7
переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг

1 5,4 27,9

2 6,2x9,0 53,7

4 10,1 102,8
0,5 8 11,1x16,3 181,5
12 16,3 254,2

16 18,1 321,9

20 20,3 507,2

32 25,2 611,5

40 27,4 752,6
0,75 1 5,9 35,5
2 7,0x9,9 68,7
1,0 1 6,4 41,8
2 6,4x11,0 81,4
1,5 1 7,2 58,0
2 7,2x12,4 113,6
2,5 1 8,2 79
2 9,8x15,0 159,5

Пример условного обозначения кабеля при заказе
кабель марки КПСВВм двухпарный, с жилами сечением 0,50 мм2: «КПСВВм 2x2x0,50 ТУ 3560-003-93497588-2009»
Особые условия эксплуатации

Кабели симметричные парной скрутки марок КПСВЭВм, предназначены для одиночной стационарной прокладки в современных системах сигнализации, в системах контроля доступа, а также в других системах управления, контроля АСУТП и связи.

Кабели могут эксплуатироваться вне гермозоны на атомных станциях (АС) в системах АС класса 3 по классификации ОПБ 88/97 (ПНАЭ Г-01 -011) при поставке на внутренний рынок и экспорт.
