Кабели монтажные
ТУ 3560-003-93497588-2009
Для систем охранно-пожарной сигнализации с изоляцией и оболочкой из ПВХ пластиката на рабочее напряжение 300В

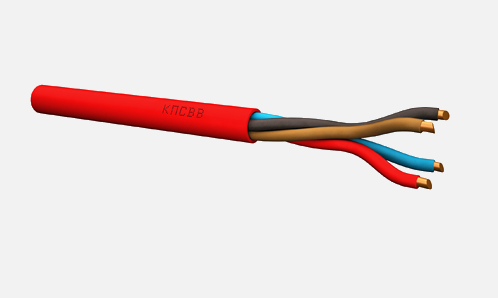

Кабели монтажные КПСВВ по низкой цене

Описание
Для систем охранно-пожарной сигнализации с изоляцией и оболочкой из ПВХ пластиката на рабочее напряжение 300В
Марка
Кабели монтажные
ТУ
ТУ 3560-003-93497588-2009
Конструктивные особенности
19 / 08
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• изоляция в виде сплошного концентрического слоя из поливинилхлоридного пластиката.

Скрутка:
• две изолированные жилы скручиваются в пару, В кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.

Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается оболочка из поливинилхлоридного пластиката.

Цвет оболочки — красный.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20°С, Мом х км, не менее 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 90,0 96,0 102,0 104,4 126,0
с числом пар 2 и более 80,0 90,0 94,8 98,4 108,0
Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/I км, не более: однопарных 1,32 0,98 0,88 0,66 0,57
с числом пар 2 и более 1,20 0,91 0,80 0,60 0,48
Испытательное напряжение между жилами в течение 1 мин., кВ: постоянного тока 1,7 1,7 1,7 1,7 1,7
переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,5 1 5,2 35,14
2 5,2x8,8 43,52
0,75 1 5,6 26,74
2 5,6x9,5 43,52
1,0 1 6,3 43,79
2 6,3x10,3 54,80
1,5 1 6,8 32,77
2 7,1x12,2 54,80
2,5 1 8,2 49,95
2 9,8x15,0 62,25

Пример условного обозначения кабеля при заказе
• кабель марки КПСВВ двухпарный, с жилами сечением 0,50 мм2: «КПСВВ 2x2x0,50 ТУ 3560-003-93497588-2009»
Особые условия эксплуатации

Кабели симметричные парной скрутки марок КПСВВ, предназначены для одиночной стационарной прокладки в современных системах сигнализации, в системах контроля доступа, а также в других системах управления, контроля АСУТП и связи.

Кабели могут эксплуатироваться вне гермозоны на атомных станциях (АС) в системах АС класса 3 по классификации ОПБ 88/97 (ПНАЭ Г-01 -011) при поставке на внутренний рынок и экспорт.
