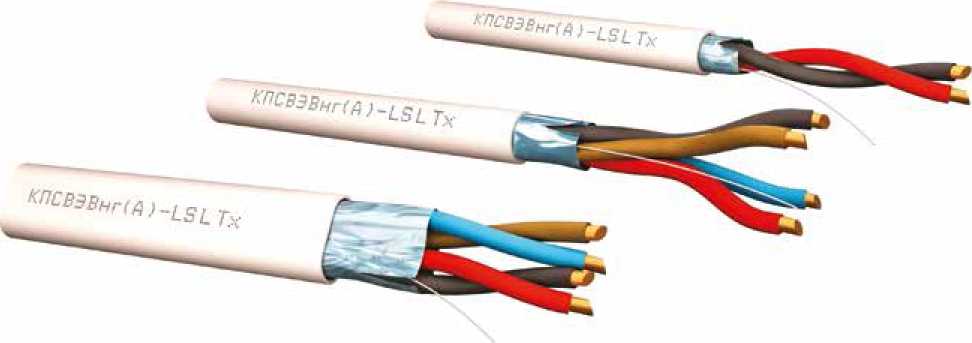

КПСВЭВнг(А)- LSLTx
КПСВЭВнг(А)- LSLTx

Кабели монтажные КПСВЭВнг(А)- LSLTx по низкой цене

Кабели монтажные
ТУ 3560-003-93497588-2009
С изоляцией и оболочкой пониженной пожароопасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения экранированные для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Описание
С изоляцией и оболочкой пониженной пожароопасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения экранированные для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели монтажные
ТУ
ТУ 3560-003-93497588-2009
Конструктивные особенности
15 / 08 / 20
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 или 3 по ГОСТ 22483.

Изоляция токопроводящих жил:
• из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горения.

Скрутка:
• две изолированные жилы скручиваются в пару, в кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.

Экран:
• в кабелях имеющих маркировку КПСВЭВнг(A)-LSLTx поверх сердечника накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок.
Под экраном располагается контактный проводник из медной луженой проволоки.

Оболочка:
• из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горения

Цвет оболочки — белый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 132,0 141,6 144,0 150,0 180,0
с числом пар 2 и более 120,0 134,4 138,0 140,4 156,0
Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/I км, не более: однопарных 1,35 1,12 0,95 0,80 0,65
с числом пар 2 и более 1,00 1,10 0,90 0,67 0,59
Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин., кВ: постоянного тока 1,7 1,7 1,7 1,7 1,7
переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг

1 5,4 27,9

2 6,2x9,0 53,7

4 10,1 102,8
0,5 8 11,1x16,3 181,5
12 16,3 254,2

16 18,1 321,9

20 20,3 507,2

32 25,2 611,5

40 27,4 752,6
0,75 1 5,9 35,5
2 7,0x9,9 68,7
1,0 1 6,4 41,8
2 6,4x11,0 81,4
1,5 1 7,2 58,0
2 7,2x12,4 113,6
2,5 1 8,2 79
2 9,8x15,0 159,5

Пример условного обозначения кабеля при заказе
• кабель марки КПСВЭВнг(A)-LSLTx двухпарного, с жилами сечением 0,50 мм2: «КПСВЭВнг(A)-LSLTx 2x2x0,50 ТУ 3560-003-93497588-2009»
Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСВЭВнг(A)-LSLTx — П16.8.2.1.2 ГОСТ 31565.

Кабели симметричные парной скрутки марок КПСВЭВнг(A)-LSLTx, предназначены для эксплуатации в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
