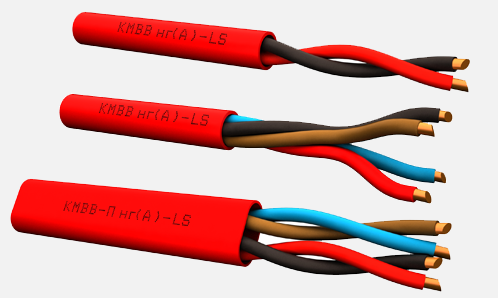

КМВВнг(А)-LS
КМВВнг(А)-LS

КМВВнг(А)-LS по низкой цене

Общая информация:

Монтажные кабели КМВВнг(А)-LS оптом от КабельЭлектроСвязь с доставкой по Москве и всей России. Оформить заказ можно любым удобным способом: через форму на сайте, отправить по электронной почте или заказать обратную связь с менеджером. Наш специалист подготовит для вас коммерческое предложение, возможные скидки и подберет оптимальные условия доставки.

Кабель, представленный в ассортименте компании КабельЭлектроСвязь, имеет сертификаты и одобрен для применения на территории РФ. Посмотреть образцы кабелей КМВВнг(А)-LS, а также получить консультацию наших технических специалистов, вы можете любым удобным способом: через форму на сайте, отправить по электронной почте или позвонив по указанным на сайте номерам телефонов.

Описание
с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Марка
КАБЕЛИ МОНТАЖНЫЕ
ТУ
ТУ 3560-002-93497588-2008
Конструктивные особенности
08 / 17
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-многопро-волочных жил. Кабели с гибкими жилами имеют маркировку - «Г».

Изоляция токопроводящих жил:
• из поливинилхлоридного пластиката пониженной пожароопасности и низким дымо - газовыделением.

Скрутка:
• две изолированные жилы скручиваются в пару, в плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.

Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката с пониженной пожарооопасности и низким дымо -газовыделением.

Цвет оболочки — красный.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5
Массогабаритные параметры
Марка кабеля Число пар Номинальный наружный диаметр (размер) кабеля, мм
Номинальное сечение жил, мм2
0,50 0,75 1,00 1,50 2,50
КМВВнг(А)-LS 1 4,8 4,9 5,3 6,1 6,9
2 6,3 6,8 7,2 8,5 9,1
3 7,2 7,7 8,3 9,8 10,3
4 7,9 8,6 9,2 10,9 11,8
5 8,7 9,5 10,1 12,1 13,0
6 9,5 10,3 11,1 13,2 14,3
7 9,7 10,6 11,4 13,6 14,7
8 11,4 12,4 13,4 16,1 17,4
9 11,5 12,5 13,5 16,2 17,5
10 11,6 12,6 13,6 16,3 17,6
КМВВ-Пнг(А)-LS 2 4,8 х 8,0 5,2 х 8,8 5,5 х 9,3 6,3 х 10,9 7,1 х 12,6
КМВВ-Гнг(А)-LS 1 4,9 5,2 5,5 6,3 7,0
2 6,6 7,1 7,6 9,0 9,6
3 7,6 8,2 8,7 10,4 11,2
4 8,4 9,1 9,7 11,6 12,6
5 9,3 10,1 10,7 12,9 13,9
6 10,1 11,0 11,7 14,1 15,2
7 10,1 11,0 11,8 14,0 15,1
8 12,2 13,3 14,2 17,2 18,6
9 12,3 13,4 14,3 17,3 18,7
10 12,4 13,5 14,4 17,4 18,8
КМВВ-ПГнг(А)-LS 2 5,3 х 8,5 5,6 х 9,2 6,0 х 9,8 6,9x11,6 7,3 х 12,5

Пример условного обозначения кабеля при заказе

• кабель марки КМВВнг(A)-LS двупарный, с жилами сечением 0,50 мм2:
«КМВВнг(A)-LS 2x2x0,50 ТУ 3560-002-93497588-2008»

• кабель марки КМВВ-Пнг(A)-LS двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-Пнг(A)-LS- 2x2x0,50 ТУ 3560-002-93497588-2008»

Особые условия эксплуатации

Кабели марок КМВВнг(А)-LS не распространяют горение при одиночной прокладке и при прокладке в пучках.

Класс пожарной опасности для кабелей КМВВнг(А)-LS, — П16.8.2.2.2 ГОСТ 31565.
