КМВВКВнг(А)-LS
КМВВКВнг(А)-LS

КАБЕЛИ МОНТАЖНЫЕ КМВВКВнг(А)-LS по низкой цене

КАБЕЛИ МОНТАЖНЫЕ
ТУ 3560-002-93497588-2008
Общая информация:

Монтажные кабели КМВВКВнг(А)-LS можно купить крупным и мелким оптом по умеренным ценам. Производитель гарантирует наличие сертификатов соответствия и пожарной безопасности. Возможна доставка до терминала транспортной компании, заказы также можно забирать самовывозом со склада. Предлагаем скачать актуальные цены на кабель по ссылке.

Марка
КАБЕЛИ МОНТАЖНЫЕ
ТУ
ТУ 3560-002-93497588-2008
Конструктивные особенности
16 / 08 / 17

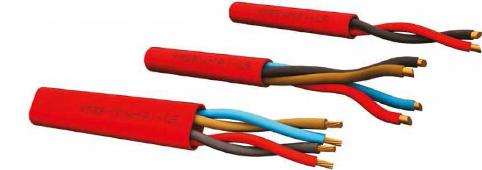

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-многопро-волочных жил. Кабели с гибкими жилами имеют маркировку - «Г».

Изоляция токопроводящих жил:
• из поливинилхлоридного пластиката пониженной пожароопасности и низким дымо - газовыделением.

Скрутка:
• две изолированные жилы скручиваются в пару, в плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.

Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката с пониженной пожарооопасности и низким дымо -газовыделением.

Цвет оболочки — красный.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5
Массогабаритные параметры



Cечение жил, S, мм2

Число пар в кабелях, N

Наружный размер кабелей, DH, не более, мм

Расчетная масса 1 км кабелей, кг

0,5

1

11,8

174

2

11,9x15,5

261

0,75

1

12

186

2

12,2x16,1

282

1

1

12,5

207

2

12,8x17,2

314

1,5

1

13,4

235

2

13,6x19,1

368

2,5

1

14,6

286

2

14,9x20,3

453



Пример условного обозначения кабеля при заказе

• кабель марки КМВВнг(A)-LS двупарный, с жилами сечением 0,50 мм2:
«КМВВнг(A)-LS 2x2x0,50 ТУ 3560-002-93497588-2008»

• кабель марки КМВВ-Пнг(A)-LS двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-Пнг(A)-LS- 2x2x0,50 ТУ 3560-002-93497588-2008»

Особые условия эксплуатации

Кабели марок КМВВнг(А)-LS не распространяют горение при одиночной прокладке и при прокладке в пучках.

Класс пожарной опасности для кабелей КМВВнг(А)-LS, — П16.8.2.2.2 ГОСТ 31565.
