Общая информация:

В интернет-магазине «КабельЭлектроСвязь» монтажный кабель КМВВКВГ можно купить оптом с доставкой. Стоимость заказа рассматривается индивидуально и зависит от объема заказываемой партии.

Кабель, представленный в ассортименте КабельЭлектроСвязь имеет все необходимые сертификаты и одобрен для применения на территории РФ. Посмотреть образцы кабелей КМВВКВГ, а также получить консультацию наших технических специалистов вы можете любым удобным способом: через форму на сайте, отправив запрос по электронной почте или заказав обратную связь с менеджером.

Описание
С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПВХ ПЛАСТИКАТА
Марка
КАБЕЛИ МОНТАЖНЫЕ
ТУ
ТУ 3560-002-93497588-2008
Конструктивные особенности
12 / 14 / 16 / 09

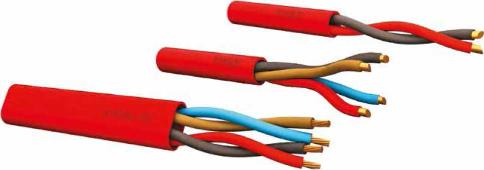

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-ми проволочных жил. Кабели с гибкими жилами имеют маркировку - «Г».

Изоляция токопроводящих жил:
• в виде сплошного концентрического слоя из поливинилхлоридного пластиката.

Скрутка:
• две изолированные жилы скручиваются в пару, В плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.

Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката.

Цвет оболочки — красный.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5
Массогабаритные параметры
Марка кабеля Число пар Номинальный наружный диаметр (размер) кабеля, мм
Номинальное сечение жил, мм2
0,50 0,75 1,00 1,50 2,50
КМВВ 1 4,8 4,9 5,3 6,1 6,9
2 6,3 6,8 7,2 8,5 9,1
3 7,2 7,7 8,3 9,8 10,3
4 7,9 8,6 9,2 10,9 11,8
5 8,7 9,5 10,1 12,1 13,0
6 9,5 10,3 11,1 13,2 14,3
7 9,7 10,6 11,4 13,6 14,7
8 11,4 12,4 13,4 16,1 17,4
9 11,5 12,5 13,5 16,2 17,5
10 11,6 12,6 13,6 16,3 17,6
КМВВ-П 2 4,8 х 8,0 5,2 х 8,8 5,5 х 9,3 6,3 х 10,9 7,1 х 12,6
КМВВ-Г 1 4,9 5,2 5,5 6,3 7,0
2 6,6 7,1 7,6 9,0 9,6
3 7,6 8,2 8,7 10,4 11,2
4 8,4 9,1 9,7 11,6 12,6
5 9,3 10,1 10,7 12,9 13,9
6 10,1 11,0 11,7 14,1 15,2
7 10,1 11,0 11,8 14,0 15,1
8 12,2 13,3 14,2 17,2 18,6
9 12,3 13,4 14,3 17,3 18,7
10 12,4 13,5 14,4 17,4 18,8
КМВВ-ПГ 2 5,3 х 8,5 5,6 х 9,2 6,0 х 9,8 6,9x11,6 7,3 х 12,5
Пример условного обозначения кабеля при заказе

• кабель марки КМВВ двупарный, с жилами сечением 0,50 мм2:
«КМВВ 2x2x0,50 ТУ 3560-002-93497588-2008»

• кабель марки КМВВ-П двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-П 2x2x0,50 ТУ 3560-002-93497588-2008»
