КМВВГт
КМВВГт

Кабели монтажные КМВВГт по низкой цене

Кабели монтажные
ТУ 3560-002-93497588-2008
С изоляцией и оболочкой из ПВХ пластиката
Общая информация:

Кабель КМВВГт для монтажа пожарной сигнализации в широком ассортименте в наличии на складах компании КабельЭлектроСвязь. Кабель изготовлен в соответствии с ГОСТами и имеет все необходимые сертификаты.

Стоимость заказа рассматривается индивидуально и зависит от объема заказываемой партии. При необходимости мы организуем доставку кабеля КМВВГт по Москве, Московской области, а также в другие регионы страны.

Оставить заявку можно: через форму на сайте, отправив запрос на электронную почту или позвонив по номерам телефонов, указанным на сайте. Наш менеджер подготовит для вас коммерческое предложение и подберет оптимальные условия доставки.

Описание
С изоляцией и оболочкой из ПВХ пластиката
Марка
Кабели монтажные
ТУ
ТУ 3560-002-93497588-2008
Конструктивные особенности
12 / 13 / 09

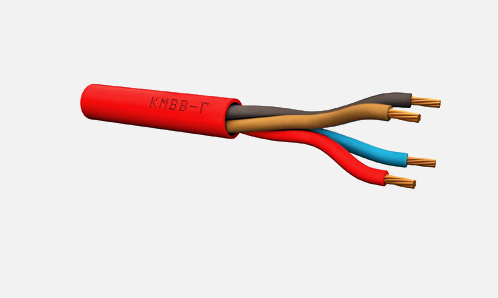

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-ми проволочных жил. Кабели с гибкими жилами имеют маркировку - «Г».

Изоляция токопроводящих жил:
• в виде сплошного концентрического слоя из поливинилхлоридного пластиката.

Скрутка:
• две изолированные жилы скручиваются в пару, В плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.

Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката.

Цвет оболочки — красный.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5
Массогабаритные параметры
Марка кабеля Число пар Номинальный наружный диаметр (размер) кабеля, мм
Номинальное сечение жил, мм2
0,50 0,75 1,00 1,50 2,50
КМВВ 1 4,8 4,9 5,3 6,1 6,9
2 6,3 6,8 7,2 8,5 9,1
3 7,2 7,7 8,3 9,8 10,3
4 7,9 8,6 9,2 10,9 11,8
5 8,7 9,5 10,1 12,1 13,0
6 9,5 10,3 11,1 13,2 14,3
7 9,7 10,6 11,4 13,6 14,7
8 11,4 12,4 13,4 16,1 17,4
9 11,5 12,5 13,5 16,2 17,5
10 11,6 12,6 13,6 16,3 17,6
КМВВ-П 2 4,8 х 8,0 5,2 х 8,8 5,5 х 9,3 6,3 х 10,9 7,1 х 12,6
КМВВ-Г 1 4,9 5,2 5,5 6,3 7,0
2 6,6 7,1 7,6 9,0 9,6
3 7,6 8,2 8,7 10,4 11,2
4 8,4 9,1 9,7 11,6 12,6
5 9,3 10,1 10,7 12,9 13,9
6 10,1 11,0 11,7 14,1 15,2
7 10,1 11,0 11,8 14,0 15,1
8 12,2 13,3 14,2 17,2 18,6
9 12,3 13,4 14,3 17,3 18,7
10 12,4 13,5 14,4 17,4 18,8
КМВВ-ПГ 2 5,3 х 8,5 5,6 х 9,2 6,0 х 9,8 6,9x11,6 7,3 х 12,5
Пример условного обозначения кабеля при заказе

• кабель марки КМВВ двупарный, с жилами сечением 0,50 мм2:
«КМВВ 2x2x0,50 ТУ 3560-002-93497588-2008»

• кабель марки КМВВ-П двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-П 2x2x0,50 ТУ 3560-002-93497588-2008»
