КМВЭВКВм по низкой цене
- Описание
- С изоляцией и оболочкой из ПВХ пластиката, с экраном из ламинированной алюминиевой фольги (Э)
- Марка
- КАБЕЛИ МОНТАЖНЫЕ
- ТУ
- ТУ 3560-002-93497588-2008
- Конструктивные особенности
- 12 / 14 / 15 / 16 / 08

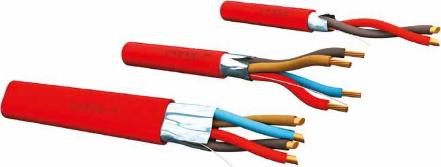

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-многопроволочных жил. Кабели с гибкими жилами имеют маркировку - «Г».Изоляция токопроводящих жил:
• из поливинилхлоридного пластиката пониженной пожароопасности и низким дымо - газовыделением.Скрутка:
• две изолированные жилы скручиваются в пару, в плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.Экран::
• поверх скрученных жил однопарных кабелей и поверх сердечника кабелей с другим числом пар должен быть продольно накладывается экран из лавсана ламинированного алюминиевой лентой.
Под экраном прокладывается контактная медная луженая проволока.Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката с пониженной пожарооопасности и низким дымо -газовыделением.Цвет оболочки — красный.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100 Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин., кВ между жилами 1,5 1,5 1,5 1,5 1,5 между жилами и экраном 1,0 1,0 1,0 1,0 1,0 - Массогабаритные параметры
Марка кабеля Число пар Номинальный наружный диаметр (размер) кабеля, мм Номинальное сечение жил, мм2 0,50 0,75 1,00 1,50 2,50 КМВЭВ 1 5,0 5,2 5,5 6,4 7,1 2 6,5 7,0 7,4 8,7 9,3 3 7,5 8,0 8,6 10,1 10,6 4 8,2 8,9 9,5 11,2 12,1 5 9,0 9,7 10,4 12,4 13,3 6 9,8 10,6 11,3 13,5 14,6 7 10,0 10,9 11,7 13,9 15,0 8 11,7 12,7 13,7 16,4 17,7 9 11,8 12,8 13,8 16,5 17,8 10 11,9 12,9 13,9 16,6 17,9 КМВЭВ-П 2 5,1x8,3 5,5 х 9,1 5,8x9,6 6,6x11,2 7,4x12,9 КМВЭВ-Г 1 5,2 5,5 5,8 6,8 7,3 2 6,9 7,4 7,9 9,3 9,9 3 8,0 8,6 9,1 10,8 11,6 4 8,8 9,5 10,1 12,0 13,0 5 9,7 10,5 11,1 13,3 14,3 6 10,5 11,4 12,1 14,5 15,6 7 10,4 11,3 12,0 14,5 15,7 8 12,6 13,9 14,6 17,6 19,0 9 12,7 14,0 14,7 17,7 19,1 10 12,8 14,1 14,8 17,8 19,2 КМВЭВ-ПГ 2 5,6 х 9,0 5,9 х 9,7 6,2x10,3 7,2x12,3 7,7 х 13,3 - Пример условного обозначения кабеля при заказе
• кабель марки КМВВ двупарный, с жилами сечением 0,50 мм2: «КМВВ 2x2x0,50 ТУ 3560-002-93497588-2008»
• кабель марки КМВЭВ-П двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2: «КМВВ-П 2x2x0,50 ТУ 3560-002-93497588-2008»
