КМППКПГнг(А)-HF по низкой цене
- Описание
- с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением.
- Марка
- КАБЕЛИ МОНТАЖНЫЕ
- ТУ
- ТУ 3560-002-93497588-2008
- Конструктивные особенности
- 05 / 16 / 09

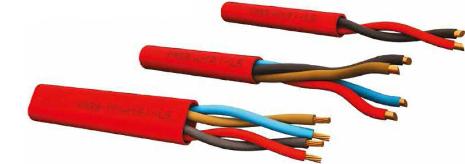

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-многопро-волочных жил. Кабели с гибкими жилами имеют маркировку - «Г».Изоляция токопроводящих жил:
• из поливинилхлоридного пластиката пониженной пожароопасности и низким дымо - газовыделением.Скрутка:
• две изолированные жилы скручиваются в пару, в плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката с пониженной пожарооопасности и низким дымо -газовыделением.Цвет оболочки — красный.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100 Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5 - Массогабаритные параметры
Марка кабеля Число пар Номинальный наружный диаметр (размер) кабеля, мм Номинальное сечение жил, мм2 0,50 0,75 1,00 1,50 2,50 КМВВнг(А)-LS 1 4,8 4,9 5,3 6,1 6,9 2 6,3 6,8 7,2 8,5 9,1 3 7,2 7,7 8,3 9,8 10,3 4 7,9 8,6 9,2 10,9 11,8 5 8,7 9,5 10,1 12,1 13,0 6 9,5 10,3 11,1 13,2 14,3 7 9,7 10,6 11,4 13,6 14,7 8 11,4 12,4 13,4 16,1 17,4 9 11,5 12,5 13,5 16,2 17,5 10 11,6 12,6 13,6 16,3 17,6 КМВВ-Пнг(А)-LS 2 4,8 х 8,0 5,2 х 8,8 5,5 х 9,3 6,3 х 10,9 7,1 х 12,6 КМВВ-Гнг(А)-LS 1 4,9 5,2 5,5 6,3 7,0 2 6,6 7,1 7,6 9,0 9,6 3 7,6 8,2 8,7 10,4 11,2 4 8,4 9,1 9,7 11,6 12,6 5 9,3 10,1 10,7 12,9 13,9 6 10,1 11,0 11,7 14,1 15,2 7 10,1 11,0 11,8 14,0 15,1 8 12,2 13,3 14,2 17,2 18,6 9 12,3 13,4 14,3 17,3 18,7 10 12,4 13,5 14,4 17,4 18,8 КМВВ-ПГнг(А)-LS 2 5,3 х 8,5 5,6 х 9,2 6,0 х 9,8 6,9x11,6 7,3 х 12,5 - Пример условного обозначения кабеля при заказе
• кабель марки КМВВнг(A)-LS двупарный, с жилами сечением 0,50 мм2:
«КМВВнг(A)-LS 2x2x0,50 ТУ 3560-002-93497588-2008»• кабель марки КМВВ-Пнг(A)-LS двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-Пнг(A)-LS- 2x2x0,50 ТУ 3560-002-93497588-2008»- Особые условия эксплуатации
Кабели марок КМВВнг(А)-LS не распространяют горение при одиночной прокладке и при прокладке в пучках.
Класс пожарной опасности для кабелей КМВВнг(А)-LS, — П16.8.2.2.2 ГОСТ 31565.
