КСВВнг(А)-LSLTx
КСВВнг(А)-LSLTx

Кабели монтажные КСВВнг(А)-LSLTx по низкой цене

Кабели монтажные
ТУ 3560-001-93497588-2015
С изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- газовыделением с низкой токсичностью продуктов горения
Описание
С изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- газовыделением с низкой токсичностью продуктов горения
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
02 / 06 / 07 / 08

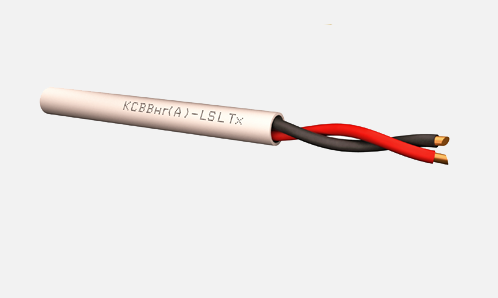

Конструкция

Токопроводящие жилы:
• для кабелей КСВВнг(А)-LSLTx - однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм;

Изоляция токопроводящих жил:
• из ПВХ пластиката пониженой пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Оболочка:
• из ПВХ пластиката пониженой пожароопасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Цвет оболочки — белый.

Электрические характеристики

Наименование параметра

для однопроволочных жил диаметром, мм

для многопроволочных жил сечением, мм2

0,40 0,50 0,64 0,80 0,12 0,20 0,35

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более

148,0

95,0

56,0

38,0

165,0

97,0

58,0

Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее

50

50

50

50

50

50

50

Область применения

Кабели предназначены для использования с учетом объема горючей нагрузки кабелей для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной и нестационарной прокладки в коллекторах, тоннелях, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернаторного типа и детских учреждениях, зданиях, помещениях при отсутствии механических воздействий на кабель.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСВВнг(А)-LSLTx, КСВВГнг(А)-LSLTx — П16.8.2.1.1 ГОСТ 31565.

Массогабаритные параметры
Число и номинальный диаметр жилы, мм Расчетные размеры готового кабеля, мм Расчетная масса 1 км кабеля, кг
2x0,4 1,9x2,8 9,39
4x0,4 3,2 15,27
6x0,4 3,7 20,70
8x0,4 4,1 26,51
10x0,4 4,7 32,38
12x0,4 4,8 36,76
14x0,4 5,2 42,84
16x0,4 5,4 47,67
20x0,4 5,7 56,49
2x0,5 2,0 х 3,0 11,36
4x0,5 3,4 18,98
6x0,5 4,0 26,09
8x0,5 4,4 33,60
10x0,5 5,1 41,21
12x0,5 5,3 47,15
14x0,5 5,6 54,96
16x0,5 5,9 61,40
20x0,5 6,2 73,37
2x0,64 2,3 х 3,7 16,82
4x0,64 4,2 29,08
6x0,64 5,0 40,67
8x0,64 5,5 52,69
10x0,64 6,5 64,94
12x0,64 6,7 74,97
14x0,64 7,1 87,37
16x0,64 7,5 98,07
20x0,64 7,9 118,23
2x0,8 2,5 х 4,0 21,35
4x0,8 4,6 37,77
6x0,8 5,5 53,43
8x0,8 6,1 69,54
10x0,8 7,1 85,94
12x0,8 7,3 99,85
14x0,8 7,8 116,40
16x0,8 8,3 131,06
20x0,8 8,7 159,00
Пример условного обозначения кабеля при заказе

• кабель марки КСВВнг(А)-LSLTx двупарный, с жилами из проволоки диаметром 0,50 мм: «КСВВнг(А)-LSLTx 2x2x0,5 ТУ 3560-001-93497588-2015»
