КСВЭВ по низкой цене

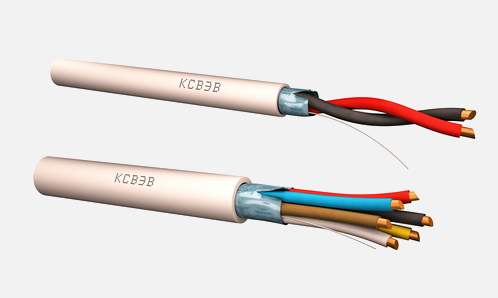

Кабель КСВЭВ относится к сигнальным, телекоммуникационным экранированным кабелям. Широко используется при монтаже систем связи, пожарной безопасности и охраны. Предназначен для передачи сигнала на стационарное оборудование внутри помещений в одиночной прокладке.
Кабель подходит для монтажа в жилых, производственных и офисных помещениях, при наличии защиты от внешнего воздействия. Допустимая температура эксплуатации -40…+60С при различных показателях влажности воздуха.
В составе кабеля:
- Монолитные токопроводящие жилы из меди. Их число, а также диаметр варьируется в зависимости от марки.
- Защитная изоляция каждого проводника из ПВХ-пластиката индивидуальной расцветки.
- Экран выполнен из алюмополимерной ленты, имеет дренажную медную луженую жилу, проложенную продольно.
Наружная оболочка – ПВХ-материалы. Выпускаются различные варианты кабеля для решения максимального количества поставленных задач.
Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь
Заказать и купить кабель КСВЭВ можно в компании «КабельЭлектроСвязь», специализирующейся на производстве качественной кабельной продукции. Свяжитесь с менеджерами компании, чтобы узнать о способах доставки и характеристиках продукции.
- Описание
- С изоляцией и оболочкой из ПВХ пластиката, экранированные
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-001-93497588-2015
- Конструктивные особенности
- 02 / 04 / 08 / 10
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами проволок 0,4; 0,5; 0,64; 0,8 ммИзоляция токопроводящих жил:
• токопроводящая жила изолируется поливинилхлоридным пластикатом.Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Экран:
• поверх сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.
Под экраном прокладывается контактная медная луженая проволока.Оболочка:
• поверх сердечника накладывается оболочка из поливинилхлоридного пластиката.Цвет оболочки — белый.
- Электрические характеристики
-
Наименование параметра для однопроволочных жил диаметром, мм 0,40 0,50 0,64 0,80 Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0 Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50 - Область применения
Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.
Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.
Класс пожарной опасности для кабелей КСВЭВ, КСВЭмВ — 01.8.2.5.4 ГОСТ 31565.
- Массогабаритные параметры
-
Число и номинальный диаметр жилы кабеля, мм
Расчетные размеры готового кабеля КСВЭВ, мм
Расчетная масса 1 км кабеля КСВЭВ, кг
2x0,4 2,1 х 3,0 9,96 4x0,4 3,3 15,12 6x0,4 3,9 20,34 8x0,4 4,2 25,49 10x0,4 4,9 30,64 12x0,4 5,0 34,56 14x0,4 5,3 40,36 16x0,4 5,6 44,65 20x0,4 5,9 52,55 2x0,5 2,2 х 3,2 11,80 4x0,5 3,6 18,60 6x0,5 4,2 25,42 8x0,5 4,6 32,17 10x0,5 5,3 38,96 12x0,5 5,4 44,81 14x0,5 5,8 51,81 16x0,5 6,1 57,64 20x0,5 6,4 68,55 2x0,64 2,5 х 3,8 16,61 4x0,64 4,4 27,98 6x0,64 5,2 38,37 8x0,64 5,7 49,59 10x0,64 6,6 60,52 12x0,64 6,8 70,05 14x0,64 7,3 81,15 16x0,64 7,6 90,80 20x0,64 8,1 109,08 2x0,8 2,7 х 4,2 20,89 4x0,8 4,8 36,22 6x0,8 5,7 50,94 8x0,8 6,2 65,63 10x0,8 7,3 80,96 12x0,8 7,5 93,79 14x0,8 8,0 108,84 16x0,8 8,4 122,72 20x0,8 8,9 148,49 - Пример условного обозначения кабеля при заказе
- • кабель марки КСВЭВ двупарный, с жилами из проволоки диаметром 0,50 мм: «КСВЭВ 2x2x0,5 ТУ 3560-001-93497588-2015»
