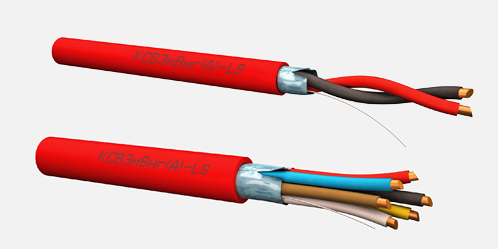

КСВЭмВнг(А)-LS
КСВЭмВнг(А)-LS

Кабели монтажные КСВЭмВнг(А)-LS по низкой цене

Кабели монтажные
ТУ 3560-001-93497588-2015
С изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- газовыделением, экранированные
Описание
С изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- газовыделением, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
02 / 06 / 08 / 10 / 11
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм.

Изоляция токопроводящих жил:
• токопроводящая жила изолируется ПВХ пластикатом пониженной пожароопасности с низким дымо- газовыделением.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.

Оболочка:
• поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- газовыделением

Цвет оболочки — красный.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм

0,40 0,50 0,64 0,80
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50
Область применения

Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной прокладки, без механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей KCВЭВнг(A)-LS, KCBВЭВнг(A)-LS — П16.8.2.2.2 ГОСТ 31565.

Массогабаритные параметры
Число и номинальный диаметр жилы кабеля KCBЭВнг(A)-LS, мм Расчетные размеры готового кабеля KCBЭмВнг(A)-LS, мм Расчетная масса готового кабеля КСВЭмВнг(А)-LS, мм
2x0,4 2,4 х 3,3 15,62
4x0,4 3,6 23,03
6x0,4 4,2 29,96
8x0,4 4,6 36,35
10x0,4 5,2 43,86
12x0,4 5,3 48,22
14x0,4 5,8 59,72
16x0,4 6,0 64,50
20x0,4 6,3 74,62
2x0,5 2,5 х 3,5 17,65
4x0,5 3,9 27,35
6x0,5 4,5 35,96
8x0,5 4,9 44,35
10x0,5 5,7 58,20
12x0,5 5,9 64,03
14x0,5 6,2 72,47
16x0,5 6,5 79,83
20x0,5 6,8 92,49
2x0,64 2,8 х 4,2 24,54
4x0,64 4,7 39,72
6x0,64 5,6 57,52
8x0,64 6,1 70,10
10x0,64 7,1 85,44
12x0,64 7,3 95,99
14x0,64 7,7 110,12
16x0,64 8,1 121,03
20x0,64 8,5 142,17
2x0,8 3,0 х 4,5 29,74
4x0,8 5,1 49,22
6x0,8 6,1 71,02
8x0,8 6,7 88,86
10x0,8 7,7 109,14
12x0,8 7,9 122,97
14x0,8 8,4 140,71
16x0,8 8,9 156,72
20x0,8 9,3 186,22
Пример условного обозначения кабеля при заказе
кабель марки КСВЭВнг(А)-LS двупарный, с жилами из проволоки диаметром 0,50 мм: «KCВЭВнг(A)-LS 2x2x0,5 ТУ 3560-001-93497588-2015»
