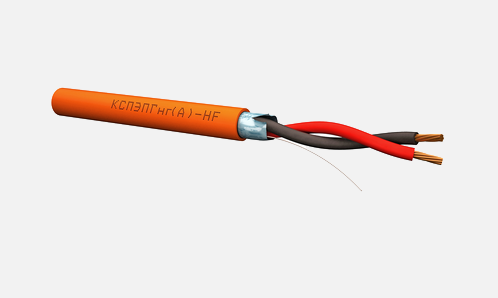

КСПЭПГнг(А)-HF
КСПЭПГнг(А)-HF

Кабели монтажные КСПЭПГнг(А)-HF по низкой цене

Кабели монтажные
ТУ 3560-001-93497588-2015
С изоляцией и оболочкой из полимерной композиции не содержащей галогенов, пониженной пожароопасности, экранированные, гибкие
Описание
С изоляцией и оболочкой из полимерной композиции не содержащей галогенов, пониженной пожароопасности, экранированные, гибкие
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
05 / 09 / 10
Конструкция

Токопроводящие жилы:
• многопроволочные, сечением 0,12; 0,20; 0,35 мм2

Изоляция токопроводящих жил:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• в кабеле КСПЭПГнг(А)-НР поверх экранированного сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.

Под экраном прокладывается контактная медная луженая проволока.

Оболочка:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра для многопроволочных жил диаметром, мм2

0,12 0,20 0,35
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 165,0 97,0 58,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000
Область применения

Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной и нестационарной прокладки, без механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСПЭПГнг(А)-НР, КСПЭмПГнг(А)-НР — П16.8.1.2.1 ГОСТ 31565

Массогабаритные параметры
Число и номинальное сечение жилы кабеля КСПЭПГнг(А)-НР, мм2 Расчетные размеры готового кабеля КСПЭПГнг(А)-НР, мм Расчетная масса 1 км кабеля КСПЭПГнг(А)-НР, кг
2x0,12 2,1 х 3,1 10,64
4x0,12 3,4 16,27
6x0,12 4,0 21,92
8x0,12 4,5 28,56
10x0,12 5,2 34,34
12x0,12 5,3 38,65
2x0,20 2,3 х 3,4 13,33
4x0,20 3,8 21,33
6x0,20 4,5 29,30
8x0,20 5,0 38,38
10x0,20 5,8 46,56
12x0,20 5,9 53,47
2x0,35 2,6 х 4,1 19,28
4x0,35 4,7 32,90
6x0,35 5,6 45,45
Пример условного обозначения кабеля при заказе

кабель марки КСПЭПГнг(А)-HF двупарный, с гибкими жилами сечением 0,35 мм2: «КСПЭПГнг(А)-HF 2x2x0,35 ТУ 3560-001-93497588-2015»
