- Описание
- С изоляцией и оболочкой из полимерной композиции не содержащей галогенов, пониженной пожароопасности, экранированные
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-001 -93497588-2015
- Конструктивные особенности
- 05 / 08 / 10 / 11

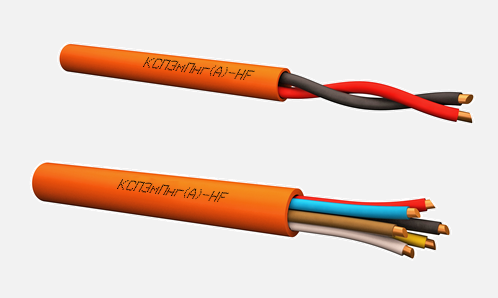

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 ммИзоляция токопроводящих жил:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.Оболочка:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.Цвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм 0,40 0,50 0,64 0,80 Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0 Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50 - Область применения
Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной прокладки, без механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.
Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.
Класс пожарной опасности для кабелей КСПЭПнг(А)-НF, КСПЭмПнг(А)-НF — П16.8.1.2.1 ГОСТ 31565.
- Массогабаритные параметры
Число и номинальный диаметр жилы кабеля КСПЭПнг(А)-НР, мм Расчетные размеры готового кабеля КСПЭмПнг(А)-НР, мм2 Расчетная масса готового кабеля КСПЭмПнг(А)-НР, мм 2x0,4 2,4 х 3,3 15,09 4x0,4 3,6 22,29 6x0,4 4,2 29,05 8x0,4 4,7 36,32 10x0,4 5,3 43,78 12x0,4 5,4 48,07 14x0,4 6,0 60,82 16x0,4 6,2 65,58 20x0,4 6,5 75,63 2x0,5 2,5 х 3,5 17,08 4x0,5 3,9 26,54 6x0,5 4,5 34,96 8x0,5 5,0 44,28 10x0,5 5,8 58,07 12x0,5 6,0 63,82 14x0,5 6,4 73,59 16x0,5 6,7 80,95 20x0,5 7,0 93,52 2x0,64 2,8 х 4,2 23,79 4x0,64 4,7 38,63 6x0,64 5,6 56,10 8x0,64 6,2 69,79 10x0,64 7,2 85,00 12x0,64 7,4 95,40 14x0,64 7,9 111,13 16x0,64 8,3 121,98 20x0,64 8,7 142,92 2x0,8 3,0 х 4,5 28,91 4x0,8 5,1 48,00 6x0,8 6,1 69,43 8x0,8 6,8 88,47 10x0,8 7,8 108,60 12x0,8 8,0 122,26 14x0,8 8,6 141,72 16x0,8 9,1 157,65 20x0,8 9,5 186,92 - Пример условного обозначения кабеля при заказе
• кабель марки КСПЭмПнг(А)-HF двупарный, с жилами из проволоки диаметром 0,50 мм: «КСПЭмПнг(А)-HF 2x2x0,5 ТУ 3560-001-93497588-2015»
