Кабели монтажные
ТУ 3560-001-93497588-2015
С изоляцией и оболочкой из полиэтилена, гибкие, экранированные

Кабели монтажные КСПЭмПГ по низкой цене

Общая информация:
Кабели КСПЭмПГ предназначены для монтажа телекоммуникации, управления и сбора данных для одиночной стационарной и нестационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на монтажный кабель КСПЭмПГ в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.
Описание
С изоляцией и оболочкой из полиэтилена, гибкие, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
01 / 03 / 09 / 10 / 11

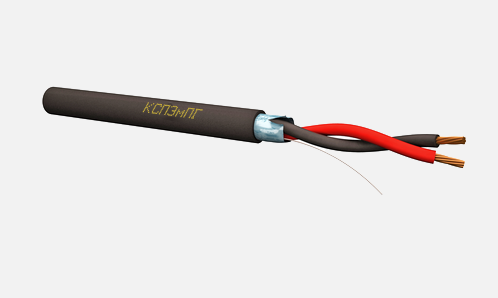

Конструкция

Токопроводящие жилы:
• многопроволочные, сечением 0,12; 0,20; 0,35 мм2.

Изоляция токопроводящих жил:
• токопроводящая жила изолируется полиэтиленом высокого давления.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.

Оболочка:
• поверх сердечника накладывается оболочка из из полиэтилена высокого давления.

Цвет оболочки — черный.

Электрические характеристики
Наименование параметра для многопроволочных жил диаметром, мм2

0,12 0,20 0,35
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 165,0 97,0 58,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000
Область применения

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСПЭПГ, КСПЭмПГ — 01.8.2.5.4 ГОСТ 31565.

Массогабаритные параметры
Число и номинальное сечение жилы кабеля КСПЭПГ, мм2 Расчетные размеры готового кабеля КСПЭмПГ, мм Расчетная масса 1 км кабеля КСПЭмПГ, кг
2x0,12 2,4 х 3,4 12,46
4x0,12 3,8 18,58
6x0,12 4,3 24,39
8x0,12 4,8 30,15
10x0,12 5,5 36,47
12x0,12 5,6 40,12
2x0,20 2,6 х 3,7 14,89
4x0,20 4,1 23,74
6x0,20 4,8 31,67
8x0,20 5,3 39,94
10x0,20 6,2 52,92
12x0,20 6,4 58,51
2x0,35 3,0 х 4,4 21,29
4x0,35 5,0 35,39
6x0,35 6,0 52,22
Пример условного обозначения кабеля при заказе

кабель марки КСПЭмПГ двупарный, с гибкими жилами сечением 0,35 мм2: «КСПЭмПГ 2x2x0,35 ТУ 3560-001-93497588-2015»
