Извещатель пожарный тепловой линейный ИПТЛ "Горизонт"

Извещатель тепловой пожарный линейный «Горизонт» ИПТЛ предназначен для обнаружения очагов возгорания на ранних стадиях и определения их местоположения на контролируемых объектах с последующей передачей сигнала «Тревога» приемно-контрольному прибору. ИПТЛ состоит из чувствительного элемента-сенсора, блока обработки сигнала и программного обеспечения. В качестве сенсора используется волоконно-оптический кабель, прокладываемый в контролируемой зоне.

Принцип действия:

Принцип работы ИПТЛ основан на детектировании Романовского рассеяния света. Когда световой импульс лазера распространяется по оптоволокну, небольшая часть света рассеивается. Рассеяние лазерного импульса появляется непосредственно благодаря молекулярным колебаниям в оптоволокне. Данное рассеяние происходит на разных длинах волн по отношению к падающему лазерному лучу и называется стоксовыми и антистоксовыми линиями. Так как энергия колебаний волокна является функцией температуры, то, анализируя интенсивность стоксовых и антистоксовых линий рассеяния, можно измерить температуру волокна в любой точке.

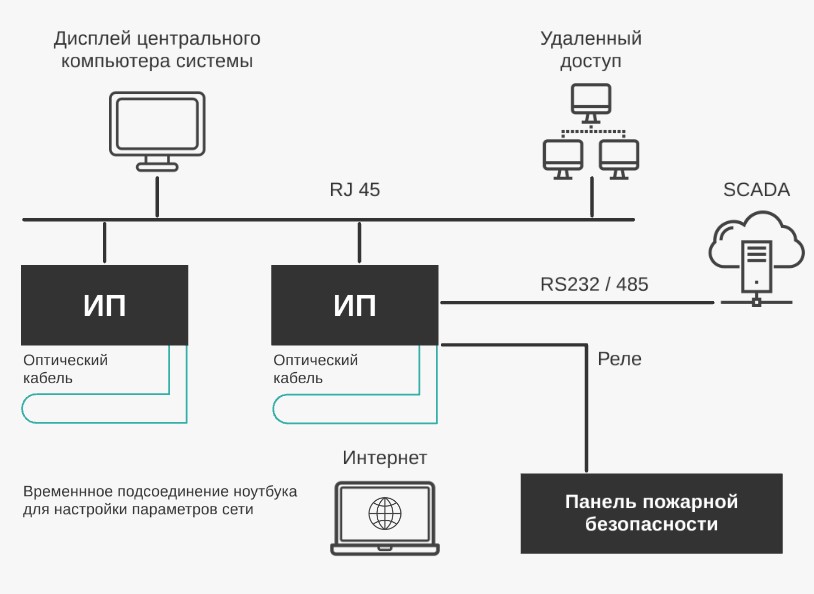

Схема системы

Схема использования ИПТЛ

Преимущества


Быстрые изменения

Точность местоположения

Интеграция со Scada и удаленными клиентами

Минимальные затраты на обслуживание

Области применения


Пожары в зданиях

Туннели

Рудники и шахты

Нефтяная отрасль

Транспортные терминалы

Технические характеристики

Модель ИП-132-1-Р «Горизонт» xx*-x*
Тип волокна многомод
Время измерения от 3 секунд (минимум). влияющие факторы: диапазон, температурное пространственное разрешение.
Диапазон * 0,5 км; 2 км; 4 км; 8 км; 12 км; 15 км.
Точность местоположения 1 м
Температурное расширение 0,1 °c
Точность определения температуры +1 °c; 0,5 °c после калибровки
Количество сигналов ** 1; 2; 4; 6; 8.
Мощность 17-40 Вт
Питание 24 VDC или 90-240 В, 50-60 Гц
Интерфейс RS 232/485, USB, Relay, Ethernet 100, Modbus
Габариты, вес 131 мм (высота) х 432 мм (ширина) х 438 мм (глубина), 10 кг
Температура хранения от -15 °c до +85 °c
Рабочая температура от 0 °c до +55 °c
Влажность 0%-95%
